海灣GST-DJ-S60C云南海灣消防交流三相電壓傳感器接線圖

GST-DJ-S60C是云南海灣消防的消防設備電源監控系統中一款交流三相電壓傳感器，導軌式安裝，通過專用編碼器設置地址，能夠采集兩組三相交流電壓，并通過無極性二總線通訊上傳到監控器；監控器可以指示相應的電源故障類型，并發出聲光故障信號。

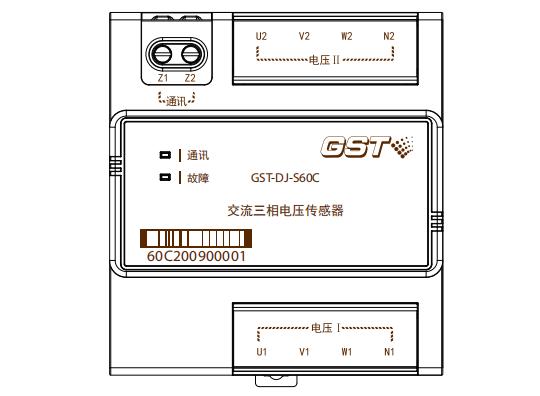

海灣GST-DJ-S60C交流三相電壓傳感器接線端子見上圖所示。

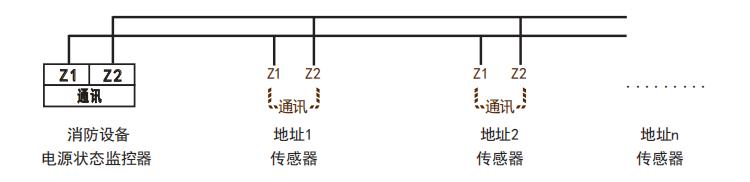

海灣GST-DJ-S60C交流三相電壓傳感器接線圖：

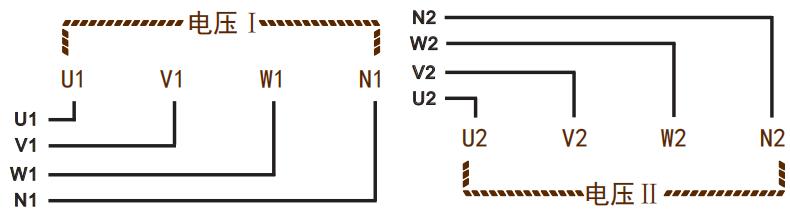

圖一　交流三相電壓測量接線方式

圖二　一般環境推薦　采用雙絞線

特殊環境推薦 采用屏蔽雙絞線

　　通訊：二總線，無極性。

　　監測電壓輸入:電壓I和電壓Ⅱ：兩路獨立的三相四線電壓輸入；并接在被監測電壓上，注意U、V、W、N線的順序及極性。
