　　J-SAM-GSTN9311(Ex)手動火災報警按鈕防爆類型為本質安全型，符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定，并取得了防爆產品檢驗機關頒發的產品防爆合格證書，同時滿足國標GB19880-2005《手動火災報警按鈕》的有關規定，主要應用于石油及化工等易燃、易爆場所。

二，產品特點

　　1.采用拔插式結構設計，安裝簡單方便。

　　2.按下報警按鈕按片，報警按鈕提供的獨立輸出觸點，可通過外接安全柵控制其它設備。

　　3.報警按鈕上的按片在按下后可用專用工具復位。

　　4.用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　5.地址碼為電子編碼，可現場改寫。

三，技術參數

型號	J-SAM-GSTN9311(Ex)
工作電壓	信號總線電壓：總線24V 允許范圍：16V～28V
工作電流	監視電流≤0.25mA 報警電流≤0.5mA
指示燈	紅色，正常巡檢時約3s閃亮一次，報警后點亮
防爆標志	Ex ib IIC T6 Gb
防爆合格證號	CE16.2222
輸出容量	額定DC30V/100mA無源輸出觸點信號，接觸電阻≤100m
啟動零件型式	可重復使用型
啟動方式	人工按下按片
復位方式	用專用鑰匙復位
線制	與控制器無極性二線制連接
編碼方式	電子編碼（編碼范圍為1～242）
使用環境	類型：戶內 溫度：-10℃～+55℃ 相對濕度≤95%，不凝露
外形尺寸	95.4mm×98.4mm×45.5mm (帶底殼)
外殼防護等級	IP40
殼體材料和顏色	防爆ABS，紅色
重量	約179g(含底殼)
安裝孔距	60mm
執行標準	GB 19880-2005 GB 3836.1-2010 GB 3836.4-2010

四，結構特征與工作原理

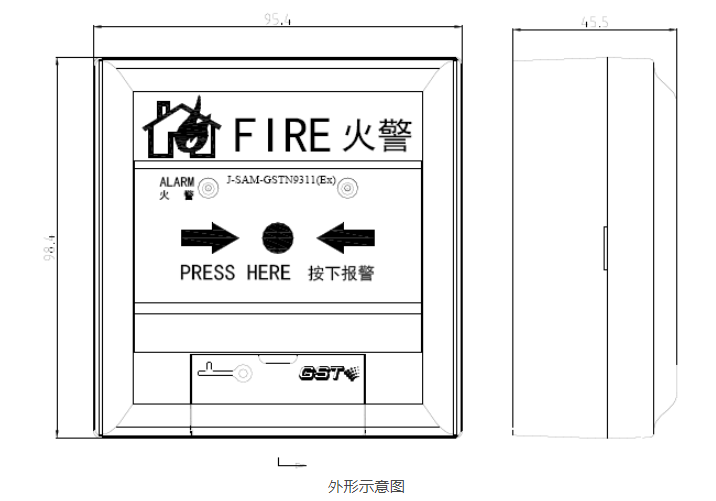

　　1.報警按鈕外形示意圖如下圖所示。

　　2.工作原理

　　本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過云南海灣公司生產的GST-BMQ-1B或GST-BMQ-2型電子編碼器進行現場更改。

五，安裝與接線

　　警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線極性準確無誤。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

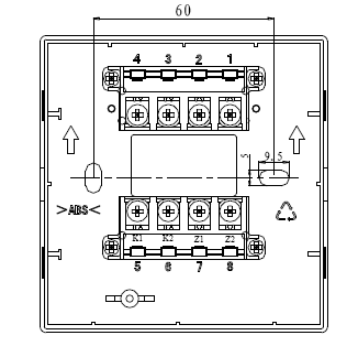

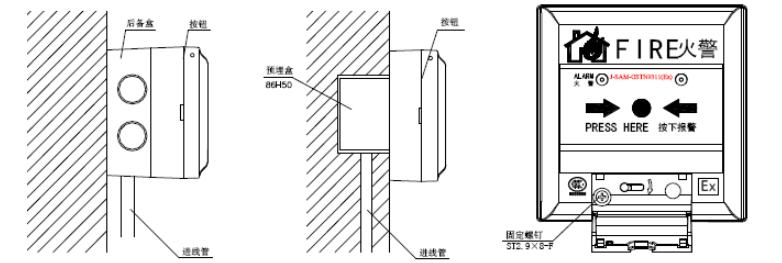

　　2.安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可安裝好報警按鈕，安裝孔距為60mm。報警按鈕安裝采用進線管明裝和進線管暗裝兩種方式，安裝示意圖如圖2所示。報警按鈕安裝圖如下圖所示。
