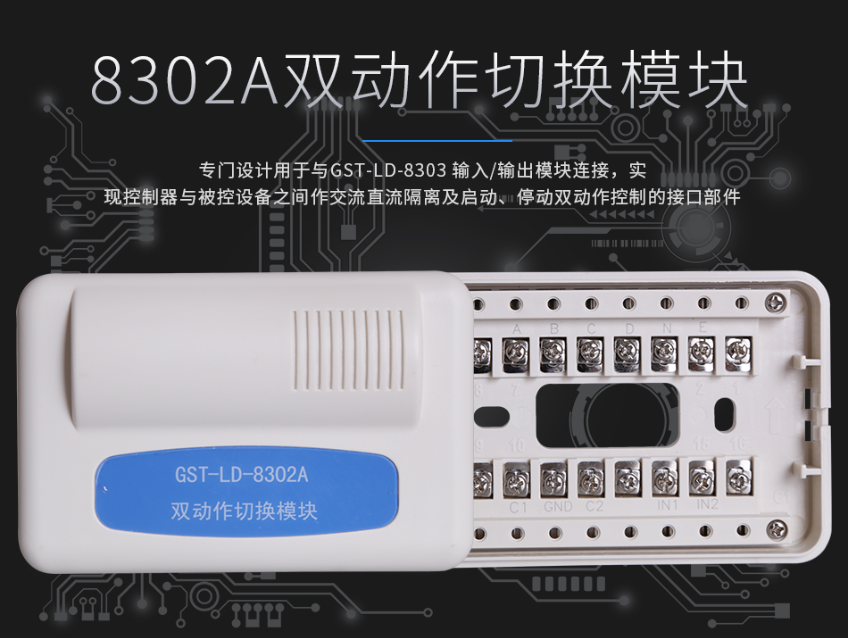

云南海灣GST-LD-8302A雙動作切換模塊
簡要描述：
GST-LD-8302A雙動作切換模塊（以下簡稱模塊）是一種非編碼模塊，用于實現需直流大電流啟動的設備及交流220V啟動的設備的控制。與GST-LD-8303型雙輸入/雙輸出模塊配合使用，防止強電造成的系統總線危險。
更新時間：2023-01-29 15:25:01- 訪 問 量：33031
一、GST-LD-8302A概述
GST-LD-8302A雙動作切換模塊（以下簡稱模塊）是一種非編碼模塊，用于實現需直流大電流啟動的設備及交流220V啟動的設備的控制。與GST-LD-8303型雙輸入/雙輸出模塊配合使用，防止強電造成的系統總線危險。
二、GST-LD-8302A特點
1.提供兩組常開、常閉觸點；
2.輸出采用高品質繼電器，確保可靠吸合；
3.可將AC220V回答信號轉換為無源常開觸點回答信號；
4.電路部分和接線底殼采用插接方式，接觸可靠、便于施工；
5.輸出觸點完全開放，用戶可根據需要靈活使用。
三、GST-LD-8302A技術特性
1.工作電壓：
啟動電壓：DC24V
允許范圍：DC20V～DC28V
2.工作電流：
監視電流：0mA
動作電流≤40mA
3.輸出容量：5A，AC220V或5A，DC24V；
更大 切換值：AC250V，10A（NO），6A（NC）
4.輸出控制方式：電平方式，繼電器始終吸合

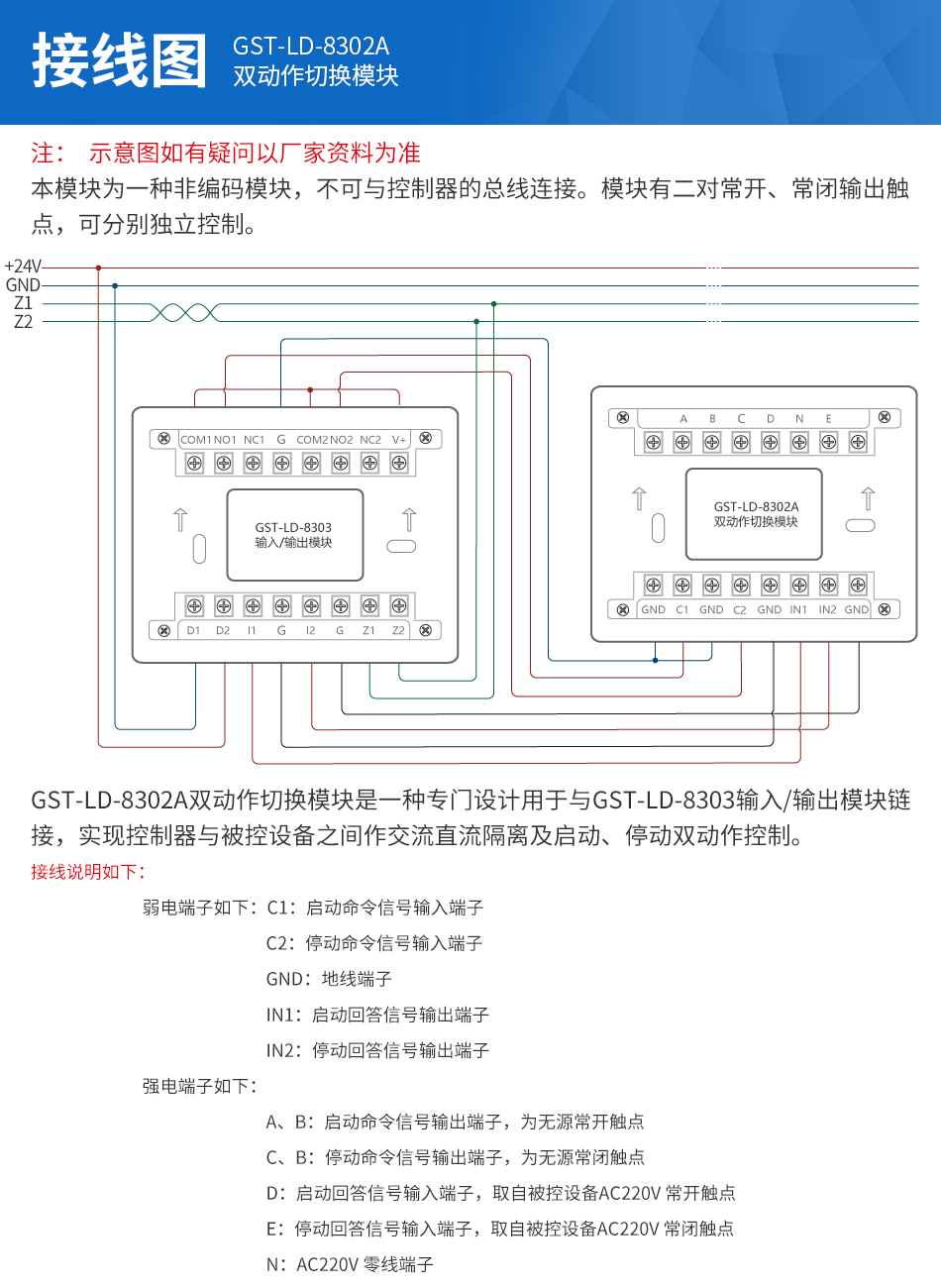

5.線制：輸入端采用五線制與GST-LD-8303模塊連接；輸出端采用六線與受控設備連接，其中三線用于控制設備，三線用于接收回答信號
6.使用環境：
溫度：-10℃～+50℃
相對濕度：≤95%，不凝露

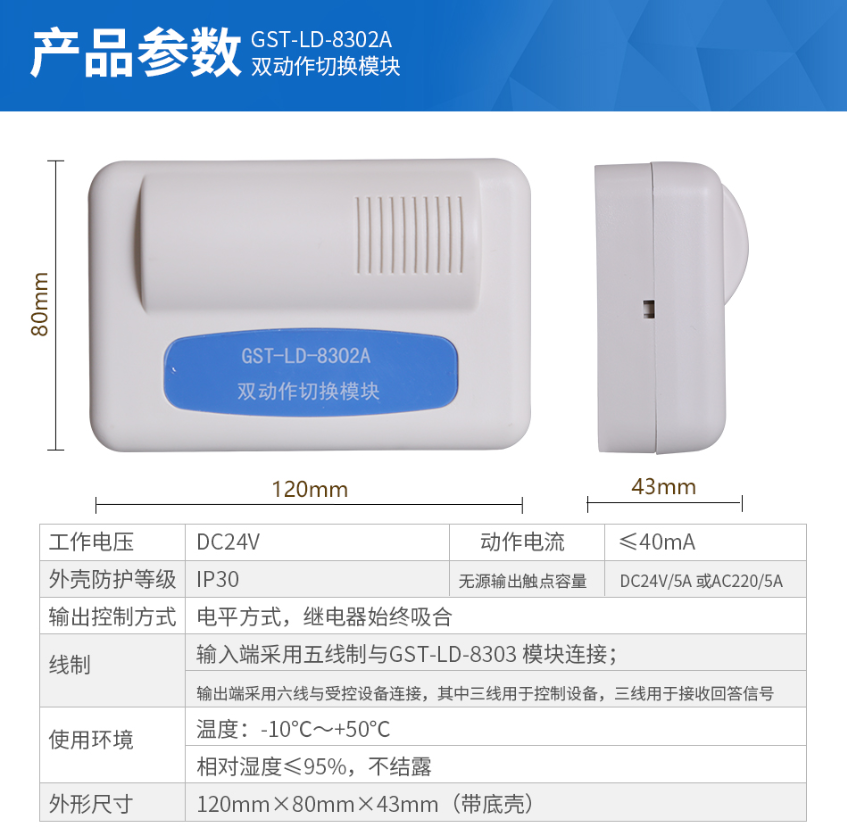

7.外形尺寸：120mm×80mm×43mm
8.殼體材料和顏色：ABS，象牙白
9.重量：約201g（帶底殼）
10.安裝孔距：65mm
四、GST-LD-8302A結構特征與工作原理
采用直流繼電器進行切換，輸入為DC24V，輸出觸點可直接控制交流220V及直流大電流設備。回答信號采用AC220V輸入，經降壓后驅動繼電器工作。
